GLB导出推荐流程 ​

Blender ​

导出设置 ​

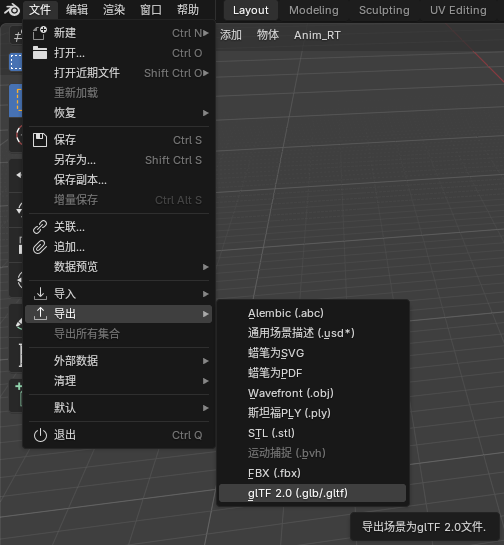

文件 ‣ 导出 ‣ glTF 2.0 (.glb, .gltf)

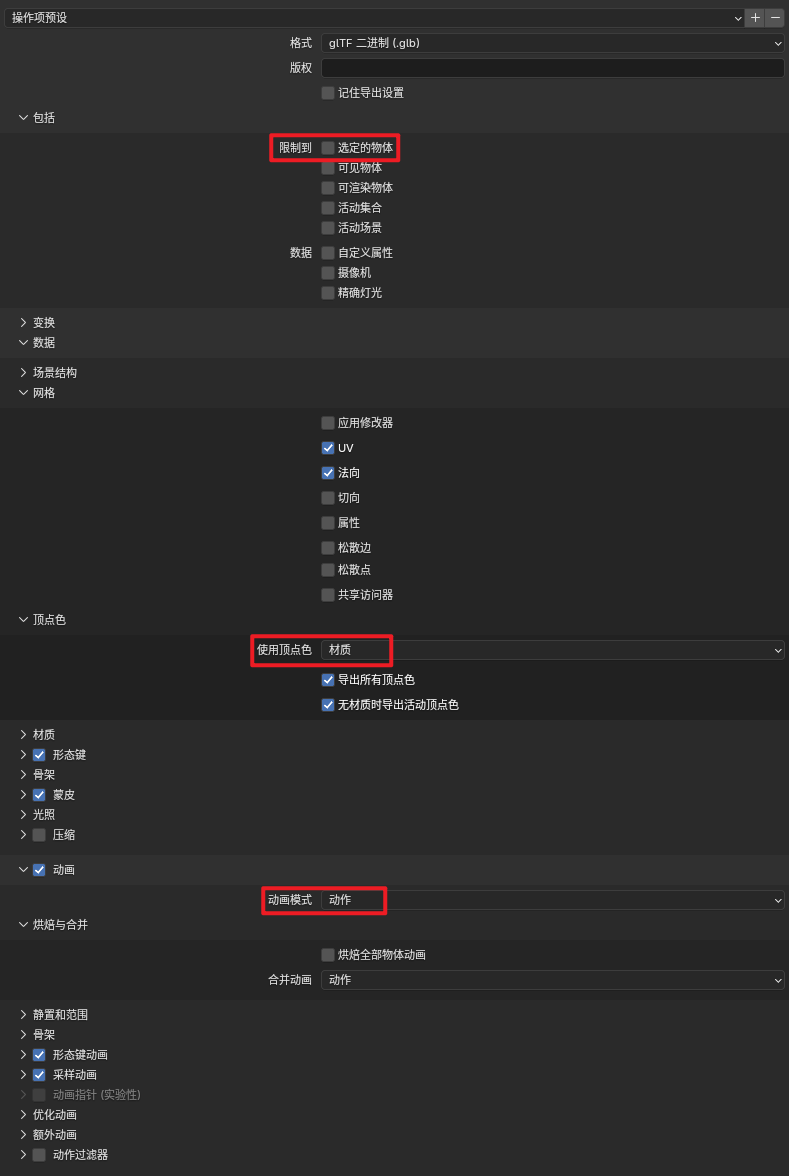

  1. 选定的物体：仅导出选定的物体。
  2. 顶点色：对于不使用顶点色的模型应取消导出顶点色，避免顶点色对其颜色造成影响
  3. 动画模式
    合并的活动动作：在这种模式下，所有对象上的活动动作合并导出一个动画，对于只导出一段动画非常有用

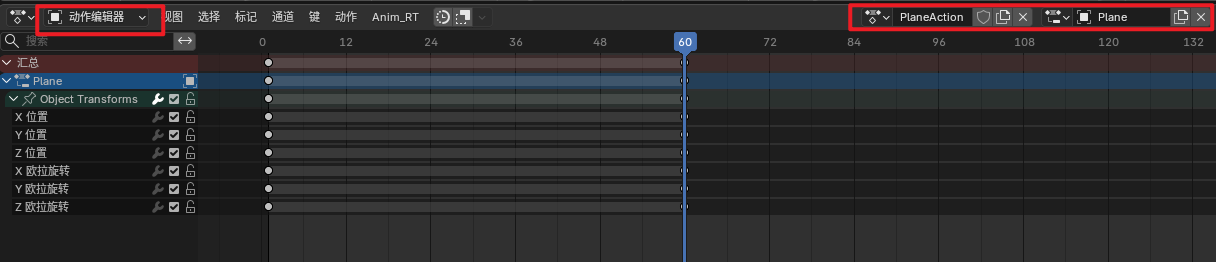

    活动动作：动作编辑器上激活的动作

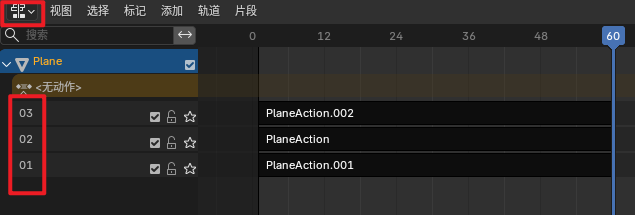

NLA 轨道：在这个模式下，每个非线性动画轨道将分别以单独的 glTF 动画导出，对于导出多段动画非常有用

4. 其余设置参考官方文档，根据实际情况进行调整https://docs.blender.org/manual/en/latest/addons/import_export/scene_gltf2.html

建议行为 ​

检查模型 ​

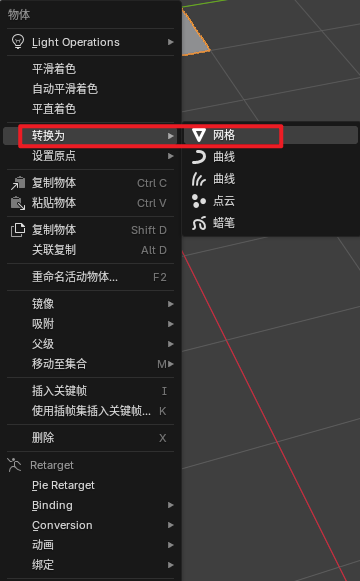

  1. 如果有曲线、文本等非网格的物体，需要选中物体，鼠标右键转换成网格。

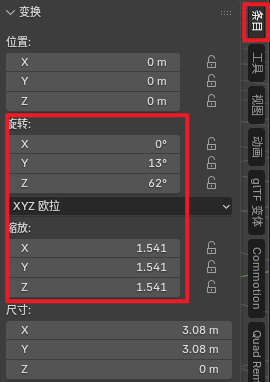

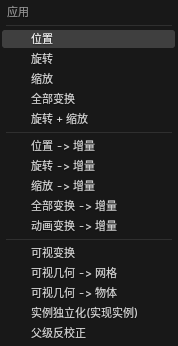

  1. 检查模型是是否重置变换，如没有，按快捷键ctrl+A选择需要重置的项并点击应用。

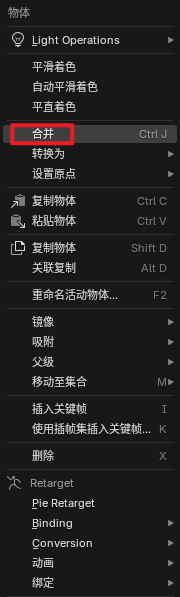

  1. 合并网格：建议将相同材质的网格合并成一个网格，避免导出时网格数量过多。选中需要合并的网格，鼠标右键点击“合并”。

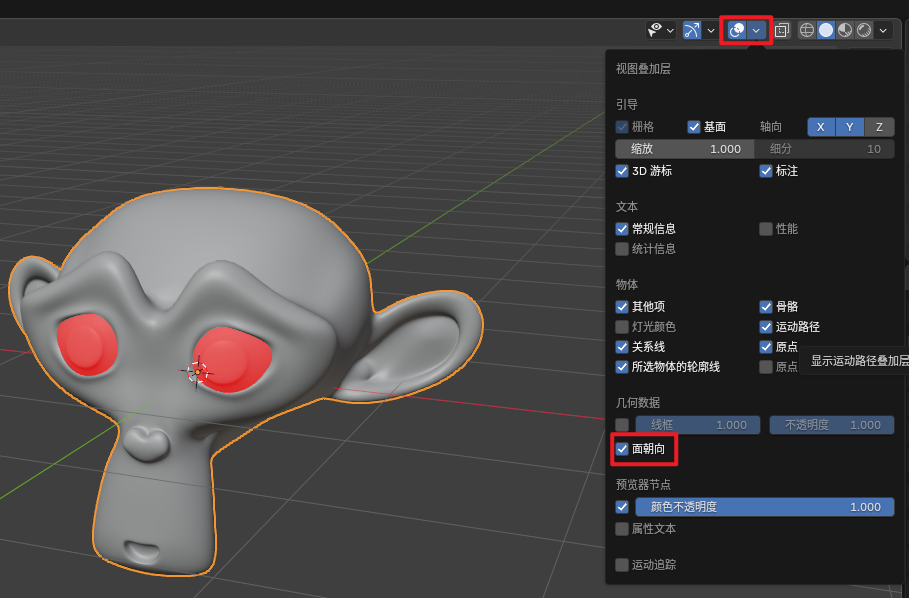

  1. 检查法线方向：点开视口右上角“视图叠加层”菜单，勾选“面朝向”，显示为红色的面即为法线方向错误的面。

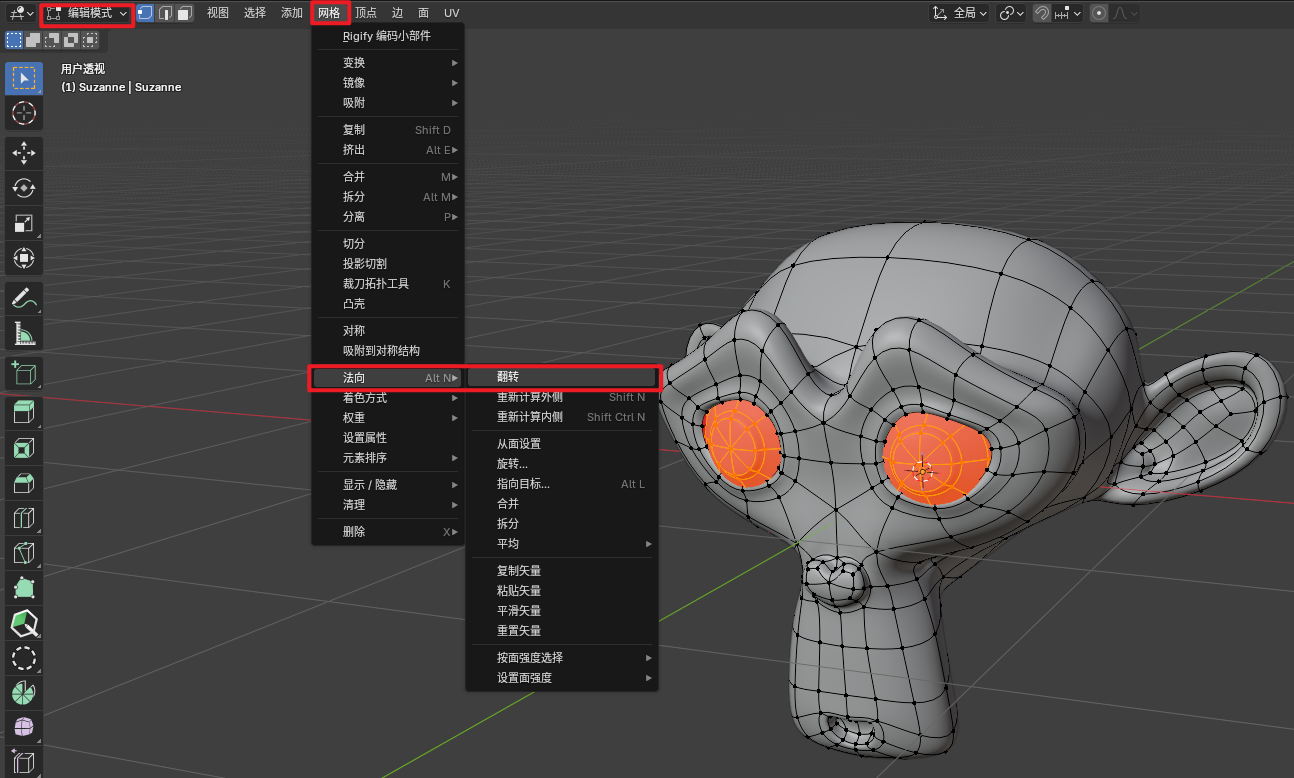

进入编辑模式，选中法向错误的面，网格→法向→翻转

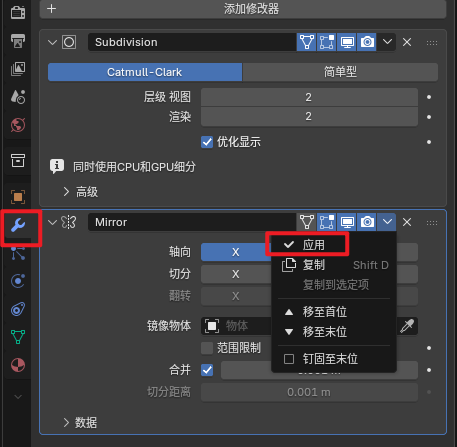

  1. 应用修改器：优先手动应用修改器而非仅在导出时勾选 “应用修改器”，核心是为了确保几何结果可控、跨软件兼容、避免导出异常、方便后续编辑与排查问题。

检查材质 ​

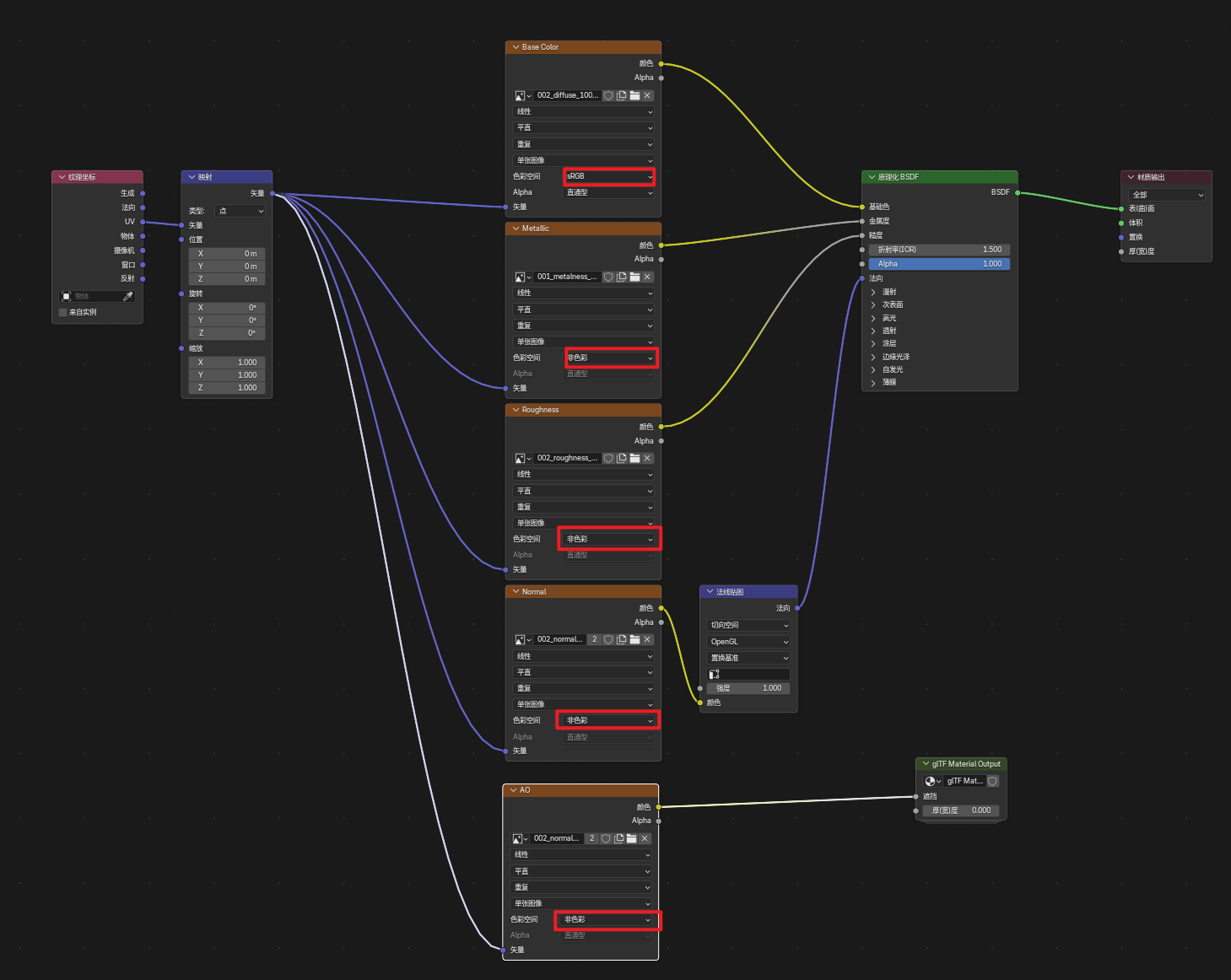

PBR材质

glTF 中的核心材质系统通过以下信息通道支持金属度/粗糙度PBR工作流：

  • 基础色：通过在原理化 BSDF 节点上查找基础色输入来确定 glTF 基础色。如果输入未连接，则输入的默认颜色（未连接插口旁边的颜色字段）将用作 glTF 材质的基础色。如果发现图像纹理节点连接到基色输入，则该图像将用作 glTF 基础色。
  • 金属度/粗糙度：此图像纹理节点应将其 色彩空间 设置为非彩色。
  • 法线图（切线空间，+Y 向上，OpenGL）：要在 glTF 中使用法线贴图，请将图像纹理节点的颜色输出连接到法线贴图节点的颜色输入，然后将法线贴图法线输出连接到原理化 BSDF 节点的法向输入。此图像纹理节点应将其 色彩空间 属性设置为非彩色。
  • 自发光：一个图像纹理节点可以连接到原理化 BSDF 节点上的自发光输入，以作为 glTF 材质的自发光贴图。
  • 烘焙的环境光遮蔽：需要连接到一个名为 glTF Material Output 的自定义节点组。

无光照材质

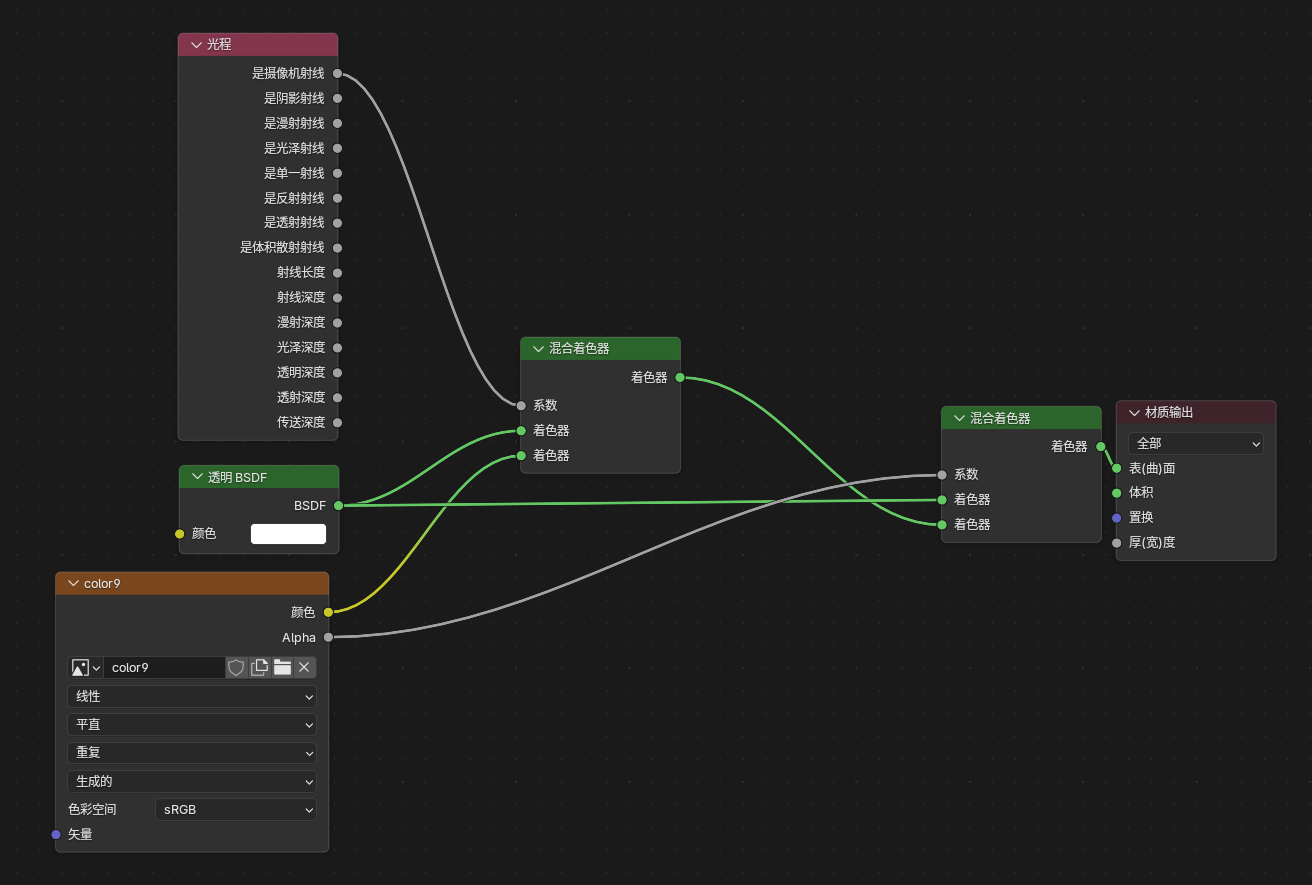

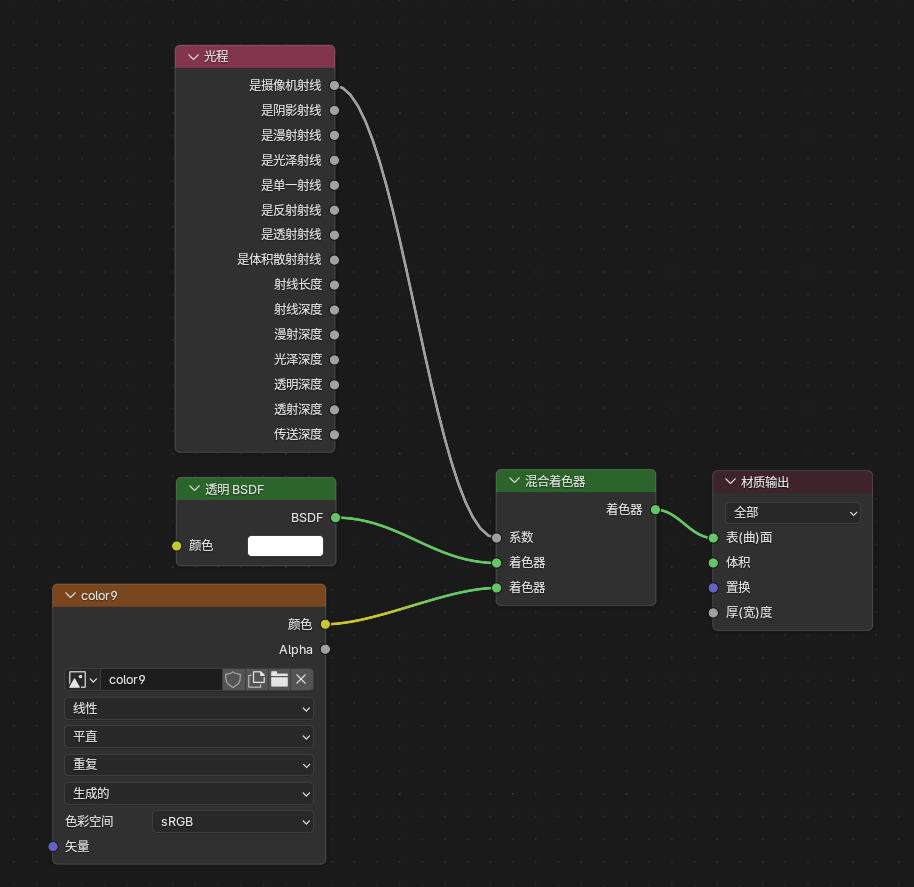

要导出无光材质，用摄像机射线混合，按下图设置即可。

普通无光照材质

带alpha透明通道的无光照材质

3ds Max ​

导出设置 ​

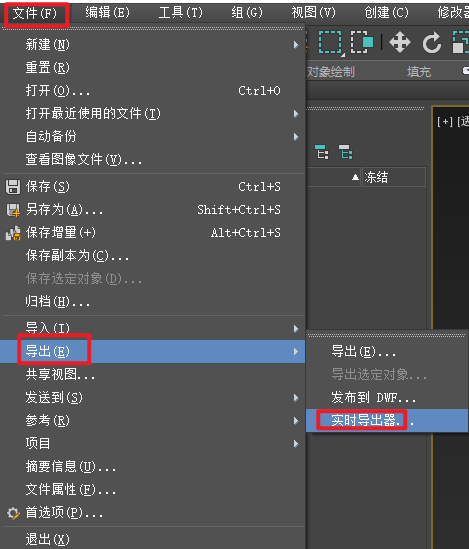

文件-导出-实时导出器，也可以文件-导出-实时导出器

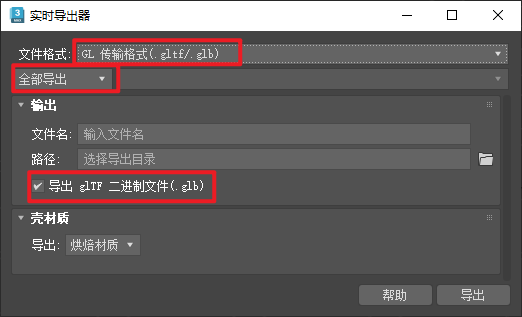

  1. 文件格式：选择 GL transmission format
  2. 导出集：选择是导出场景中的所有对象、选择的对象或者对象组，仅导出选择可以方便控制导哪些模型
  3. 导出 glTF 二进制文件(.glb)：将所有数据合并导出成一个 glTF 二进制 (.glb) 格式文件
  4. 其余设置参考官方文档，根据实际情况进行调整
    https://help.autodesk.com/view/3DSMAX/2027/ENU/?guid=GUID-5B4C8EC2-2230-4F9F-B3C6-48D9E347E37D

已知限制 ​

  • 不会导出动画、蒙皮或变形器数据。
  • 导出时，层次将展平。
  • 在网格中不会导出顶点颜色。
  • 导出器不支持嵌套的多个子对象和壳材质超过嵌套的第二级。
  • 位图纹理是 glTF 材质唯一支持的贴图输入
  • 名称相同但类型不同的位图无法正确导出（如果材质同时具有 red.png 和 red.jpg，则仅会导出一个位图）。
  • 如果使用的多维材质在“多维/子对象基本参数”卷展栏中具有空窗口，则无法正确导出材质。
  • 仅导出连接到多维/子对象材质的 glTF 材质时，不会按预期预览材质双面属性。
  • 解决方法：在单独的对象未连接到多维/子对象材质时导出这些对象。

建议行为 ​

检查模型 ​

不支持修改器层级，请转换为可编辑多边形

检查材质 ​

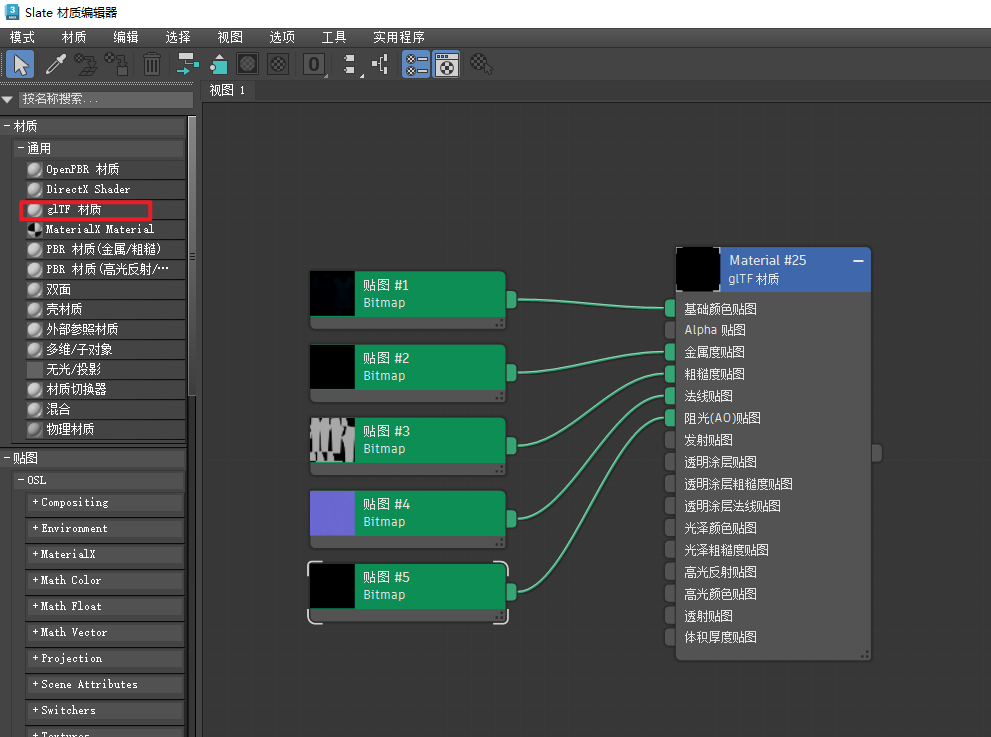

建议使用gltf材质：“材质编辑器” > “常规” > “glTF 材质”

已知限制

  • glTF 材质仅需要 RGB 输入（无 Alpha）。
  • 如果从 HSL（在 MAXScript 中是 color.value 或 color.v）的角度考虑，则自动打包的纹理会基于位图的“亮度”生成其数据。
  • 使用具有空材质窗口的多维/子对象材质可能会导致在导出的面上出现不正确的材质。
  • 打包的纹理必须共享相同的尺寸和纹理变换，否则将不会按预期显示结果。
  • 使用“撤消/重做”时，glTF 材质中某些 UI 元素的启用/禁用状态无法正确更新。在材质编辑器中更改当前材质，然后再重新选择该材质将修复该状态。
  • 尽管“无照明”预览将在活动的明暗处理中渲染发射/照明，但它不会在 glTF 查看器中照亮。
  • 打包的贴图必须共享相同的尺寸。

Maya ​

不支持，请参考FBX导出推荐流程 ​

Cinema 4D ​

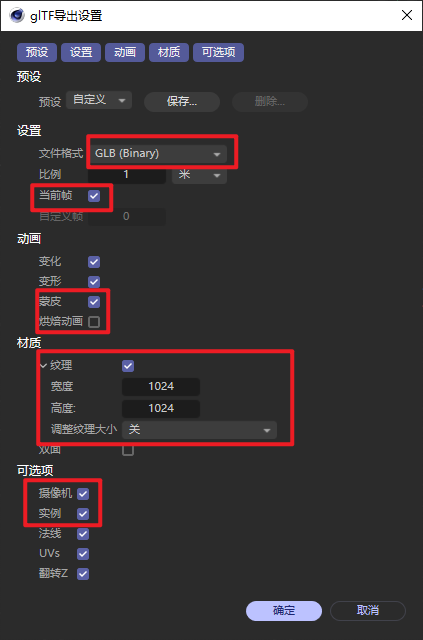

导出设置 ​

  1. 当前帧：将当前帧的姿态用作导出模型的静置状态
  2. 蒙皮：导出带骨骼动画的模型
  3. 烘焙动画：导出时将动画烘焙成关键帧，避免不同软件对于动画曲线解析不同造成的差异
  4. 贴图尺寸：可以更改贴图的尺寸，若想在导出的时候更改尺寸，将缩放贴图的选项打开，平台支持最大尺寸时2048*2048
  5. 其余设置参考官方文档，根据实际情况进行调整
    https://help.maxon.net/c4d/en-us/Default.htm#html/FGLTFEXPORTER.html?TocPath=Configuration%257CPreferences%257CImport%252FExport%257CglTF%257CglTF%2520Export%2520Settings%257C_____0

已知限制 ​

  • 由于材质概念略有不同，Cinema 4D和glTF会产生不同的视觉效果，你通常需要对材料进行调整
  • 导出纹理时，偏好设置菜单中的纹理采样，将应用于纹理采样
  • 如果你在glTF查看器中导入从Cinema 4D导出的glTF场景时出现错误信息，这一般不会有问题，场景一般会正确显示。
  • 材质不支持连接了除纹理之外的节点。
  • 在 glTF 中，纹理的金属度和粗糙度必须具有相同的宽高比，因为它们在导出时会被编码成一个位图。颜色和Alpha的纹理也是一样。
  • 支持在同一对象的不同多边形选集上使用不同材质，内部选择将被拆分为独立的对象。
  • 导出时，避免为附加了关节动画的多边形对象分配不同的材质，否则关节设置将无法正常工作
  • 导出的动画长度将根据项目设置菜单中的“最小时间”和“最大时间”设置来确定。
  • PLA（点级别动画）中未归一化或权重为零的点不被 glTF 支持。解决办法：如果需要不变形的点，请在将其导出为 glTF 之前，将它们权重视赋予一个根关节（虚拟关节）。
  • 不支持导入导出灯光。

检查模型 ​

不支持效果器和动态图形，导出前请转换为网格

检查材质 ​

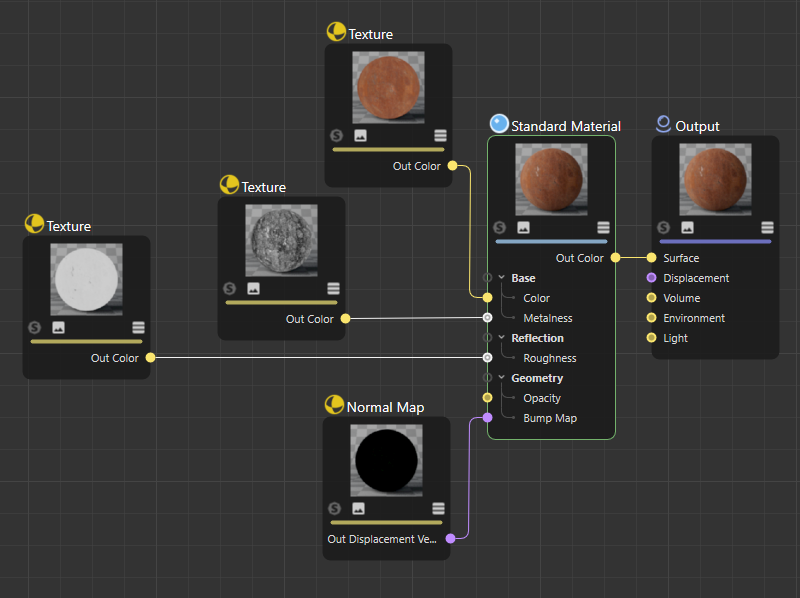

请使用标准/物理材质/红移材质，确保贴图直连材质球

Zbrush ​

不支持，请参考FBX导出推荐流程 ​

Nomad ​

高清视频链接

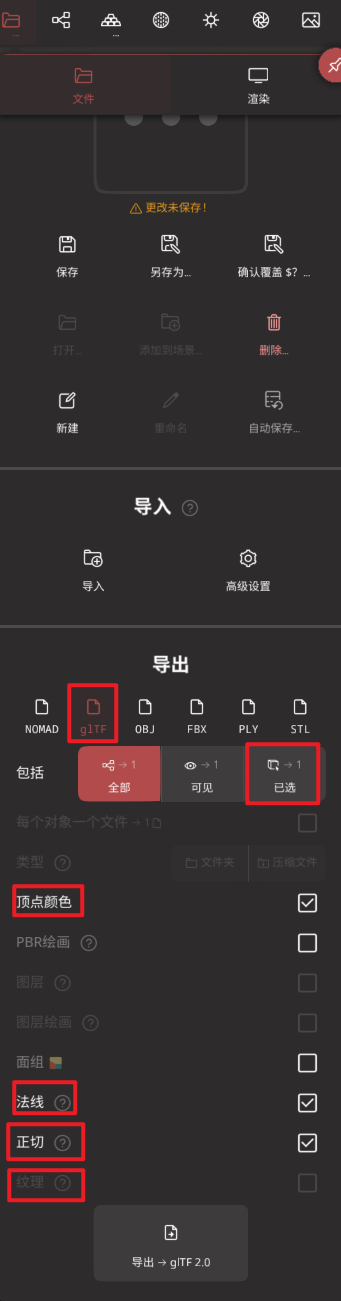

导出设置 ​

  1. 包括：可选择导出全部对象、可见对象或所选对象，建议选择可见对象或选择对象，只导出模型网格，不要导出灯光
  2. 顶点色：白模或者烘焙了贴图的不需要勾选，使用顶点色的需要勾选
  3. PBR绘画：导出粗糙度、金属强度和蒙版绘制，只针对于导入回nomad，其他软件不识别，建议不勾选
  4. 法线：导出模型的光滑信息，默认开启
  5. 正切：法线贴图的处理方式，以便不同软件能正确显示法线贴图，建议开启
  6. 纹理：勾选以导出贴图。此选项不会吧Nomad里绘制的顶点颜色烘焙到贴图上，烘焙了贴图的模型需要勾选
  7. 其余设置参考官方文档，根据实际情况进行调整
    https://nomadsculpt.com/manual/files#export

建议行为 ​

通过减面或者重构网格将模型面数控制在合理范围，烘焙顶点色绘图到贴图上

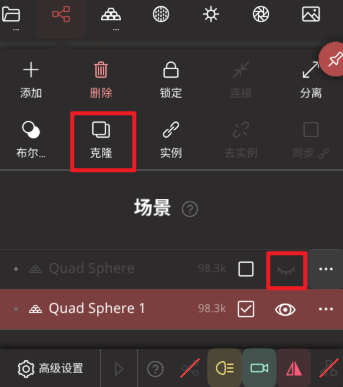

克隆一个模型，隐藏其中一个，激活未隐藏的模型，这个模型就是用来减面烘焙的载体 ​

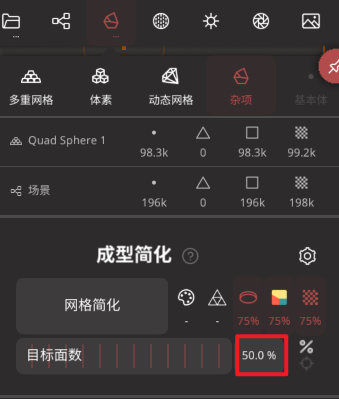

切换到拓扑选项卡，通过减面按钮来减面，可以设置百分比来控制减面幅度 ​

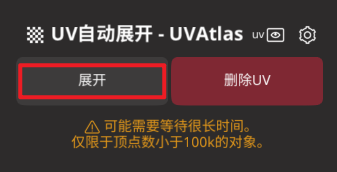

点击拆分uv ​

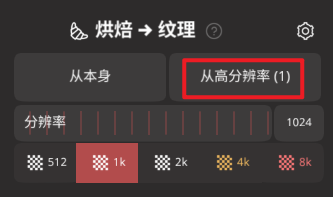

点击从高模烘焙，下方可以设置贴图分辨率 ​

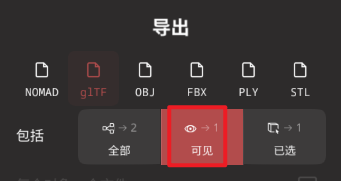

这时候我们的高模时隐藏的，导出时可以选择仅可见，对于有多个物体的模型导出比较方便 ​

Procreate ​

procreate支持导入导出为USDZ或者OBJ，不支持gltf

导出obj ​

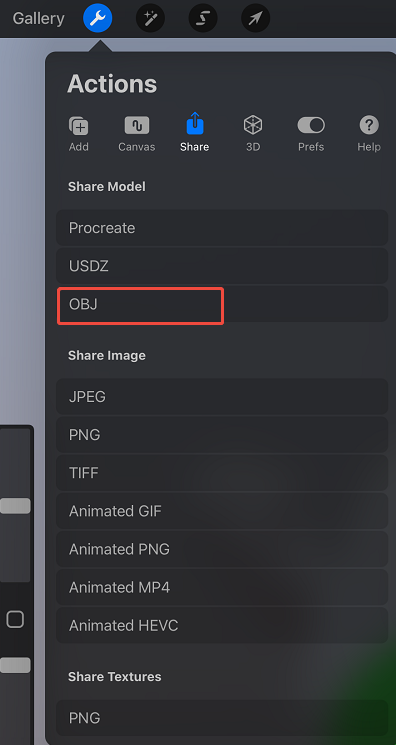

选择分享-obj

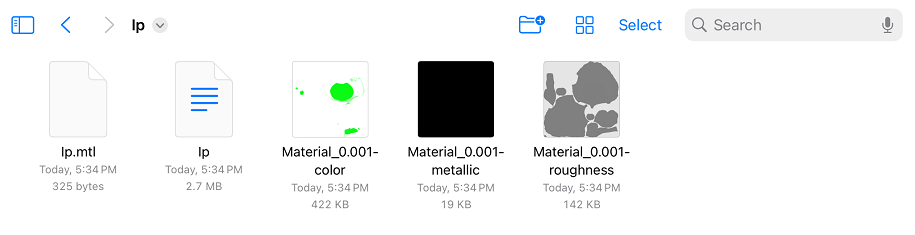

导出文件包含obj，mtl，textures，将这个文件打包成zip即可上传
