简体中文
主题
制作规范
INFO
- 如果你需要在小程序中使用，还需额外遵循的规范：../mp-specs
| 类别 | 规范 | 教程 |
|---|---|---|
| 模型格式 | + 支持glb、gltf、fbx、obj格式 + 强烈建议使用glb格式上传 + 上传的格式支持：zip + 上传文件的大小限制：基础版（30M以内）、个人版（50M以内）、高级版（100M以内）、企业版（100M 以内） + 强烈建议上传的glb、gltf、fbx、obj文件在10M内，5M更佳 | + 如何将模型压缩为zip并上传到Kivicube平台？ + 如何使用Kivicube AR模型编辑器直接上传到平台？ + 为什么强烈建议用户上传的模型文件越小越好？TODO + 为什么强烈建议使用glb格式上传：fbx、obj上传到平台后只能是默认材质，有时候会丢失贴图；gltf格式会有太多的文件，不便于AR加载 |
| 模型导出与转换 | + 推荐在建模软件（如3ds max、maya、blender、cinema 4d等）中导出fbx，然后转换为glb； + 也可以在建模软件中直接导出glb； + 也可以使用Unity直接导出glb； | + 如何在常见建模软件导出fbx格式，然后转换为glb格式？ + 如何设置模型材质？ + 如何在常见建模软件直接导出glb格式？ + 非fbx格式如何转换为glb格式？TODO + 如何用Unity导出glb格式？ |
| 模型制作 | + 单个模型网格数（mesh）≤10，整个场景≤50；建议单个模型网格数（mesh）≤5，整个场景≤10 + 单个模型三角形数≤50,000，整个场景≤200,000；建议单个模型三角形数≤30,000，整个场景≤60,000 + 模型、模型节点、模型网格名称仅支持字母、数字、英文下划线、英文短横线，不支持中文、空格以及特殊字符 + 模型中的各个对象确保命名不重复 + 使用四边面进行建模，特殊情况下可以时候使用三角面 + 需要采用多边形建模方式 + 模型的Scale(大小)参数不能为零或负数 + 将模型的中心点放到模型的几何中心或底部中心，然后将中心点放于坐标原点 + 没有孤立的顶点 + 没有重合的顶点 + 没有重面与共面 + 设置正确的法线 + 移除模型中的所有未使用的对象（如空对象、隐藏的对象以及辅助对象等） + 模型的变换需要重置，具体是Scale(大小)为1、旋转（rotation）为0，位置(Position)为0 + 非特殊情况下，尽量不让模型产生极点 + 合理的拓扑结构，即布线合理规范、均匀 + 为了使用具有透明组件的资产获得更好的渲染结果，请为透明和不透明部件使用单独的网格和材质。 + 重置任何变换数据、构建历史和修改器堆栈以避免导出差异 + 建议制作的模型保持与真实世界物体同等大小 | + 什么是模型网格？为什么数量要尽可能的少？怎样去减少它？TODO + 如何查看模型三角形数量？怎样减少三角形数？TODO + 为什么建议使用四边面建模？ + 为什么不允许四边面以上的方式建模？ + 什么是多边形建模？ + 如何将模型的中心点放到模型的几何中心或底部中心？如何将中心点归到坐标原点？ + 什么是孤立的顶点？怎样解决孤立的 顶点？ + 什么是重合的顶点？怎样解决重合的顶点？ + 什么是重面与共面？怎样解决重面与共面？ + 怎样发现并解决错误的法线？TODO + 如何重置模型的变换？ + 什么是极点？ + 什么是拓扑结构？ + 使用TurboSquid Tools工具检查模型规范 + 为什么要保持模型的大小与真实世界物体大小匹配？ + 如何将模型的大小与真实世界物体大小匹配？ |
| 展分UV | + 模型上无明显的纹理拉伸 + UV接缝隐藏在模型较不可见的区域 + 无UV重叠 + 贴铺展开来的UV尽可能的展平整，充分利用贴图空间 + 暂不支持多个UV集 + 暂不支持重复纹理 | + 什么是纹理拉伸？TODO + UV接缝没有处理好会怎样？如何处理好UV接缝？TODO + 为什么不能有UV重叠？如何处理重叠UV？ + 如何合理的UV布局？ + UV Orientation & Distortion Artifacts + Atlas 映射 UV |
| 材质与贴图 | + 单个模型材质数≤10，整个场景≤40；建议单个模型材质数≤5，整个场景≤10 + 单个模型贴图数≤10，整个场景≤40；建议单个模型贴图数≤5，整个场景≤10 + 模型材质、贴图名称仅支持字母、数字、英文下划线、英文短横线，不支持中文、空格以及特殊字符 + 材质与贴图确保命名不重复 + 贴图格式仅支持png、jpg、jpeg + 贴图最大尺寸为2048x2048，建议贴图尺寸为2的幂次方（包括2、4、8、16、32、64、128、256、512、1024、2048），请注意当模型的UV设置为重复模式（Repeat）时，在小程序中使用时，贴图尺寸宽高都必须为2的幂次方 + 建议使用图片压缩软件压缩贴图大小 + 支持PBR材质（包括Metallic-Roughness与Specular-Glossiness） + 支持Unlit材质 | + 如何查看模型材质数？怎么样去减少它？TODO + 如何查看模型贴图数？怎么样去减少它？TODO + 如何选择合理的贴图格式？TODO + 如何将其它贴图格式（如常见的gif、tga、dds、psd、tif、bmp、exr、hdr）转换为支持的格式？ + 如何合理的压缩模型贴图？ + 什么是PBR材质？如何为模型设置PBR材质？如何为PBR材质制作贴图？TODO + 什么是Unlit材质？如何为模型设置Unlit材质？如何为Unlit材质制作贴图？TODO + 未来会支持那些更多的材质？TODO |

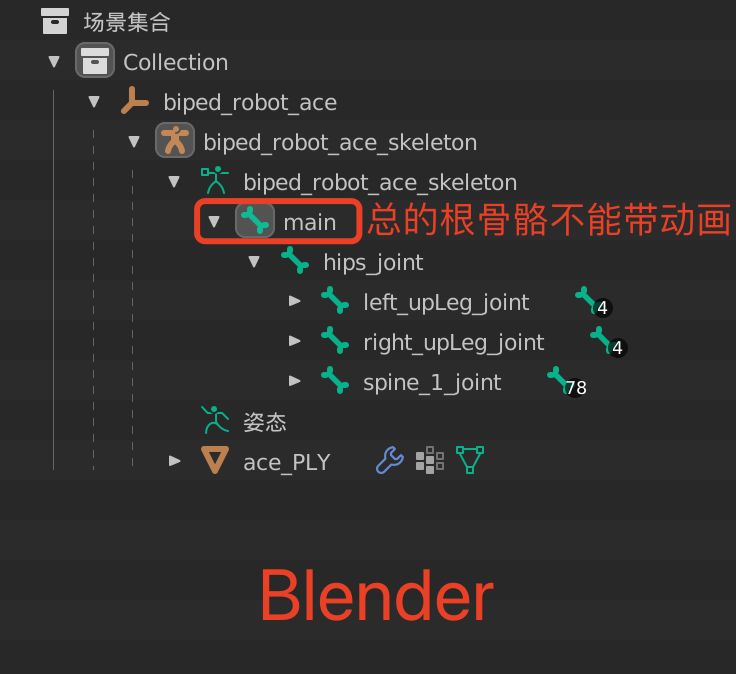

| 动画制作 | + 单个模型动画数≤10，整个场景≤40；建议单个模型动画数≤5，整个场景≤10 + 单个模型骨骼数≤80，整个场景≤160；建议单个模型骨骼数≤60，整个场景≤120 + 单个模型变形数≤50，整个场景≤100；建议单个模型变形数≤30，整个场景≤60 + 模型骨骼、变形、动画名称仅支持字母、数字、英文下划线、英文短横线，不支持中文、空格以及特殊字符 + 动画名称、变形、骨骼确保命名不重复 + 支持Transform动画、骨骼动画、变形动画，暂不支持顶点动画 + 目前Blender 3.0+对变形动画导出存在问题，建议使用Blender 2.9版本 + 顶点骨骼影响数小于等于4（skin时每一个模型点可被影响的骨骼数上限） + 动画的帧率建议为30FPS + 制作动画时，模型网格、骨骼不能缩放到零或负值 + 骨骼名称请勿命名为root + 总的根骨骼不能带动画，如果有动画在根骨上，那就必须给已经带了动画的根骨再绑定一个空的骨骼做父级 | |
%20(1).lyVDlqPB.png) | ||
%20(1).BUXoL_2R.png) | + 如何查看模型动画数？TODO + 如何将一整段动画分成多个多段动画？ + 如何查看模型骨骼数？TODO + 如何查看模型变形数？TODO + 什么是Transform动画、骨骼动画、变形动画与顶点动画？ + 如何设置模型为30FPS？TODO | |
| 灯光与环境 | + 支持平行光、环境光 + 支持环境贴图 | + 如何设置平行光与环境光？ + 什么是环境贴图？如何设置环境贴图？ |
glTF与glb文件上传规范
INFO
如果您的glb或gltf文件上传失败，请参考如下规范
| 序号 | 规范点 | 处理方式 |
|---|---|---|
| 1 | 暂不支持量化 | 输出glb或gltf请勿量化压缩 |
| 2 | 暂不支持meshopt压缩 | 输出glb或gltf请勿meshopt压缩 |
| 3 | 暂不支持draco压缩 | 输出glb或gltf请勿draco压缩 |
| 4 | 您的文件有Kivicube不支持的必须扩展 | 目前Kivicube支持的扩展如下： + KHR_lights_punctual + KHR_materials_unlit + KHR_texture_transform + KHR_materials_pbrSpecularGlossiness |
| 5 | 您的文件有误 | 可能由于您导出gltf或glb的软件出现故障导致导出了错误的文件 |
