模型制作流程与规范
平台支持格式
| 类型 | 规范 | 建议 |
|---|---|---|
| 模型格式 | 支持glb，gltf，fbx，obj，贴图和模型打包成zip | 推荐直接使用glb |
| 模型大小 | 上传文件的大小限制：基础版（30M以内）、个人版（50M以内）、高级版（100M以内）、企业版（100M 以内） | 建议≤10MB，推荐≤5MB |
白模制作规范
制作规范
| 类型 | 规范 | 建议 |
|---|---|---|
| 单个模型网格数量 | ≤10 | ≤5 |
| 单个场景网格数量 | ≤50 | ≤10 |
| 单个模型三角形数量 | ≤50,000 | ≤30,000 |
| 单个场景三角形数量 | ≤200,000 | ≤60,000 |
| 网格命名 | 仅支持字母、数字、英文下划线、英文短横线，不支持空格和特殊字符 | 1. 不要使用中文 2. 模型中的各个对象确保命名不重复 |
| 模型缩放 | 不能为零或负数 | 缩放应用为1 |
| 模型中心点位置 | 中心点放到模型的几何中心或底部中心，并将模型放置于世界中心 | |
| 面方向（法线） | 将封闭模型的外面设置为正面，非封闭模型将面向摄像机的设置成正面 | |
| 模型比例 | 按实际尺寸制作 | |
| 导出前工作 | 重置应用任何变换数据、构建历史和修改器堆栈 | 备份文件方便修改 |
| 材质设置 | 为了使用具有透明组件的资产获得更好的渲染结果，请为透明和不透明部件使用单独的网格和材质 | |
| 拓扑结构 | 1. 没有孤立的顶点 2. 没有重合的顶点 3. 没有重面与共面 4. 使用四边面进行建模，特殊情况下可以使用三角面 5. 非特殊情况下，尽量不让模型产生极点 6. 合理的拓扑结构，即布线合理规范、均匀 | |
| 场景结构 | 移除模型中所有未使用的对象（如空对象、隐藏的对象以及辅助对象等） |
常见问题
- 面数过多 / 过少：面多卡顿渲染慢，面少模型棱角失真
- 破面、烂面、重叠面：视图异常、烘焙报错、无法导出
- 法线反转：模型局部发黑、显示镂空
- 顶点未合并：缝隙开裂、UV 拆分错位
- 布线混乱：三角面扎堆、环线不贴合结构，形变易穿模
- 比例失调：尺寸偏差、部件大小不协调
UV制作规范
| 规范 | 原因 |
|---|---|
| 松弛展开所有uv | 避免贴图错误变形拉伸 |
| 无UV重叠 | 避免贴图错误 |
| UV接缝隐藏在模型视角不可见的区域 | 避免看见贴图接缝 |
| UV尽可能的展平整，充分利用贴图空间，保证uv块都在uv象限内 | 充分利用贴图，避免浪费 |
| 贴图密度一致 | 避免模型贴图有的清晰，有的模糊 |
材质贴图规范
规范
| 类型 | 规范 | 建议 |
|---|---|---|
| 单个模型材质数 | ≤10 | ≤5 |
| 单个模型贴图数 | ≤10 | ≤10 |
| 单个场景材质数 | ≤40 | ≤5 |
| 单个场景贴图数 | ≤40 | ≤10 |
| 材质类型 | 支持unlit和PBR材质（Metallic-Roughness流程） | |
| 材质命名 | 仅支持字母、数字、英文下划线、英文短横线，不支持空格以及特殊字符 | 建议不要使用中文 |
| 贴图命名 | 仅支持字母、数字、英文下划线、英文短横线，不支持空格以及特殊字符 | 建议不要使用中文 XXX_basecolor.jpg XXX_normal.jpg XXX_roughness.jpg XXX_metalic.jpg |
| 贴图格式 | 支持jpg，png | |
| 贴图尺寸 | 最大尺寸2048*2048，贴图比例需要时2的幂次方（2、4、8、16、32、64、128、256、512、1024、2048），请注意当模型的UV设置为重复模式（Repeat）时，在小程序中使用时，贴图尺寸宽高都必须为2的幂次方 | 建议贴图提前先用图片压缩工具压缩体积 |
常见问题
- 贴图丢失：模型变白无纹理
- 材质反光异常：粗糙度、金属度参数失衡
- 贴图色差 / 模糊：贴图分辨率低、格式不兼容
- 烘焙瑕疵：光影斑驳、漏烘、阴影错位
- 透明 / 半透明：透明物体不穿透、边缘发黑、重影
- 贴图颜色发灰、偏色、饱和度异常：贴图的色彩空间不正常
动画制作规范
制作规范
| 类型 | 规范 | 建议 |
|---|---|---|
| 单个模型动画数量 | ≤10 | ≤5 |
| 单个场景动画数量 | ≤40 | ≤10 |
| 单个模型骨骼数量 | ≤100 | ≤50 |
| 单个场景骨骼数量 | ≤200 | ≤100 |
| 单个模型变形数量 | ≤50 | ≤30 |
| 单个场景变形数量 | ≤100 | ≤60 |
| 命名 | 1. 模型骨骼、变形、动画名称仅支持字母、数字、英文下划线、英文短横线，不支持空格以及特殊字符 2. 动画名称、变形、骨骼确保命名不重复 | 不要使用中文 |
| 动画类型 | 支持Transform动画、骨骼动画、变形动画，暂不支持顶点缓存动画 | |
| 帧率 | 任意 | 30 |
| 缩放 | 制作动画时，模型网格、骨骼不能缩放到零或负值 | 最小缩放0.01或0.001 |
| 骨骼权重 | 顶点骨骼影响数小于等于4（skin时每一个模型点可被影响的骨骼数上限） | |

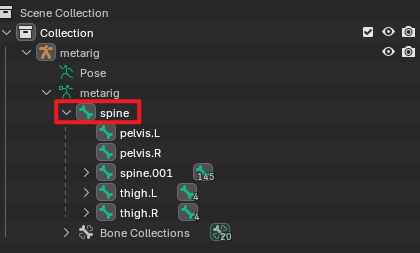

| 根骨 | 1. 骨骼名称请勿命名为root  2. 根骨骼不能带动画 | 如果有动画在根骨上，那就必须给已经带了动画的根骨再绑定一个空的骨骼做父级 |
常见问题
- 骨骼动画播放卡顿：动画模型的面数或者骨骼数太多
- 移动了模型位置，播放动画就变回初始位置了：1.动画位置和静置位置差距较远
2.骨骼动画根骨命名为root并且有动画数据 - 骨骼动画模型表面不光滑：gltf规范中顶点骨骼影响数应≤4，导出时导出器对数据进行了压缩，导致精度下降，请在导出前手动清理。一般只在高面数绑定模型中出现这个问题
